久久久久夜色精品国产明星,日韩精品一区二区三区中文,欧美极品少妇×XXXBBB,性色欲网站人妻丰满中文久久不卡

齒輪噴丸強(qiáng)化的驗(yàn)證很重要，因此，要檢驗(yàn)這個(gè)過程是否穩(wěn)定。
作者：喬納斯•霍姆伯格，RISE IVF

研究：齒輪表面殘余應(yīng)力分布
通常只測量一個(gè)位置來驗(yàn)證殘余應(yīng)力的影響。而在這項(xiàng)工作中，我們要研究測量位置的選擇對(duì)表層滲碳和后續(xù)噴丸處理的敏感程度。

測試方法：X射線衍射法

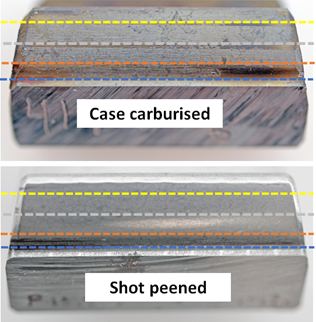

如圖 1 所示，兩個(gè)不同齒輪的殘余應(yīng)力通過齒頂、齒中、齒底部和齒根部位置使用0.5mm小增量側(cè)傾衍射。

圖 1. 滲碳和噴丸后齒輪表面殘余應(yīng)力分布圖。

結(jié)果
齒表面應(yīng)力分布如圖 2A) 所示外表面滲碳齒輪和圖 2B) 噴丸齒輪。 結(jié)果清楚地表明，測量位置對(duì)工藝的影響：滲碳與噴丸處理。
• 對(duì)于表面滲碳齒輪，殘余應(yīng)力值在齒根和齒側(cè)面三個(gè)位置之間存在輕微偏移。
• 對(duì)于噴丸齒輪，與頂部和中心位置相比，底部位置之間的一般偏移量為100MPa。
表面應(yīng)力測量表明，噴丸樣品的根部和側(cè)面之間的應(yīng)力差異很大，但滲碳后齒輪表面應(yīng)力差異很小。 它還表明，測量位置的選擇在輪齒中間部分不太重要，而在齒輪邊緣則顯示出變化。 這說明，在外層滲碳齒輪上的測量位置選擇對(duì)齒面不太重要，而在噴丸齒輪上，齒底部位置具有較低的壓應(yīng)力，這可能對(duì)驗(yàn)證很重要。

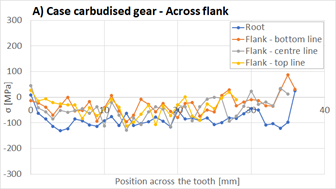

圖 2A 滲碳齒輪表面殘余應(yīng)力分布圖

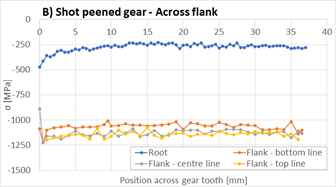

圖2B。 噴丸齒輪表面殘余應(yīng)力分布。
用于此應(yīng)用的儀器
本實(shí)驗(yàn)采用Xstress DR45殘余應(yīng)力分析儀檢測殘余應(yīng)力。 即使使用小測量點(diǎn)（準(zhǔn)直器），Xstress DR45殘余應(yīng)力分析儀 也能實(shí)現(xiàn)快速測量；在本實(shí)驗(yàn)中使用1mm準(zhǔn)直器，每次傾斜曝光時(shí)間為1秒。
