久久久久夜色精品国产明星,日韩精品一区二区三区中文,欧美极品少妇×XXXBBB,性色欲网站人妻丰满中文久久不卡

奧氏體形成機理

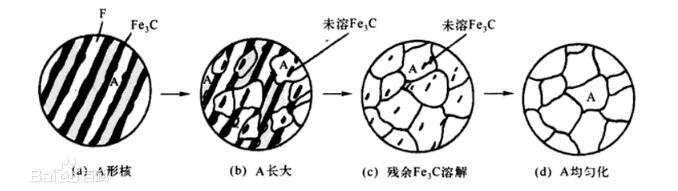

共析鋼奧氏體冷卻到臨界點A1以下溫度時，存在共析反應(yīng)：A---F+Fe3C。加熱時發(fā)生逆共析反應(yīng)：F+Fe3C----A。逆共析轉(zhuǎn)變是高溫下進(jìn)行的擴散性相變，轉(zhuǎn)變的全過程可以分為四個階段，即：奧氏體形核，奧氏體晶核長大，剩余滲碳體溶解，奧氏體成分相對均勻化。各種鋼的奧氏體形核形成過程有一些區(qū)別，亞共析鋼，過共析鋼，合金鋼的奧氏體化過程中除了奧氏體形成的基本過程外，還有先共析相的溶解，合金碳化物的溶解等過程。

奧氏體形成的熱力學(xué)條件：必須存在過冷度或過熱度?T。

奧氏體形核
奧氏體的形核位置通常在鐵素體和滲碳體兩相界面上，此外，珠光體領(lǐng)域的邊界，鐵素體嵌鑲塊邊界都可以成為奧氏體的形核地點。奧氏體的形成是不均勻形核，復(fù)合固態(tài)相變的一般規(guī)律。

一般認(rèn)為奧氏體在鐵素體和滲碳體交界面上形核。這是由于鐵素體碳含量極低（0.02%以下），而滲碳體的碳含量又很高（6.67%），奧氏體的碳含量介于兩者之間。在相界面上碳原子有吸附，含量較高，界面擴散速度又較快，容易形成較大的濃度漲落，使相界面某一區(qū)域達(dá)到形成奧氏體晶核所需的碳含量；此外在界面上能量也較高，容易造成能量漲落,以便滿足形核功的要求；在兩相界面處原子排列不規(guī)則，容易滿足結(jié)構(gòu)漲落的要求。所有漲落在相界面處的優(yōu)勢，造成奧氏體晶核較容易在此處形成。

奧氏體的形核是擴散型相變，可在鐵素體與滲碳體上形核，也可在珠光體領(lǐng)域的交界面上形核，還可以在原奧氏體晶核上形核。這些界面易于滿足形核的能量，結(jié)構(gòu)和濃度3個漲落條件。

奧氏體晶核的長大
加熱到奧氏體相區(qū)，在高溫下，碳原子擴散速度很快，鐵原子和替換原子均能夠充分?jǐn)U散，既能夠進(jìn)行界面擴散，也能夠進(jìn)行體擴散，因此奧氏體的形成是擴散型相變。

剩余碳化物溶解
鐵素體消失后，在t1溫度下繼續(xù)保持或繼續(xù)加熱時，隨著碳在奧氏體中繼續(xù)擴散，剩余滲碳體不斷向奧氏體中溶解。

奧氏體成分均勻化

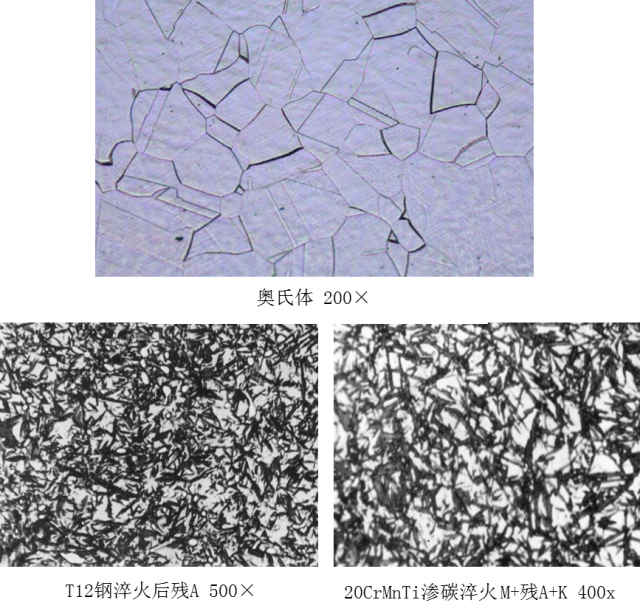

當(dāng)滲碳體剛剛?cè)咳谌電W氏體后，奧氏體內(nèi)碳濃度仍是不均勻的，只有經(jīng)歷長時間的保溫或繼續(xù)加熱，讓碳原子急性充分的擴散才能獲得成分均勻的奧氏體。

更多相關(guān)信息》》》

載重汽車輪轂軸承外圈感應(yīng)淬火

齒輪材料及其熱處理的選擇

螺栓連接的疲勞失效模式有哪些？

變速箱齒輪的熱處理工藝優(yōu)化

齒輪熱處理后還需要【齒輪磨削燒傷檢測儀】

汽車同步器齒輪淬火變形問題分析

趣味解讀“四把火”—退火、正火、淬火、回火

了解一下激光小孔法X射線應(yīng)力分析儀
