汽車變速箱行星齒輪軸斷裂失效分析
發布時間:2019-01-16 04:11:05來源:格特拉克(江西)傳動系統有限公司 來源:《金屬加工(熱加工)》雜志瀏覽:5012次

差速器主要由差速器殼體、行星齒輪、半軸齒輪、從動錐齒輪、調整墊片、軸承以及行星齒輪軸等組成,行星齒輪軸的作用是將轉矩傳給行星齒輪,實現轉矩分配,從而使車輪實現差速運轉,在運行過程中,行星齒輪軸承受扭轉力和彎曲力。


1.情況描述

本文對變速箱進行差速器耐久性試驗,檢測零部件使用壽命情況。試驗測試過程中,變速箱出現異響,立即停止試驗,拆箱檢測后,發現差速器殼體破損,行星齒輪軸斷裂。行星齒輪軸材料為彈簧鋼42CrMo,材料執行標準GB/T 3077《合金結構鋼》。為保證行星齒輪軸的耐磨性和疲勞強度,本文零件熱處理工藝:淬火+回火+表面氣體氮化。


2.結果與討論

(1)宏觀分析

變速箱進行差速器耐久性能試驗測試過程中發生異響,后進行拆箱分析發現行星齒輪軸斷裂,差速器已破損,如圖1所示,虛線箭頭標識處為斷裂行星齒輪軸。圖2為軸斷口的整體形貌,斷裂源位于圓周表面,且磨損嚴重,由外向內擴展,終端區位于軸中心區域。

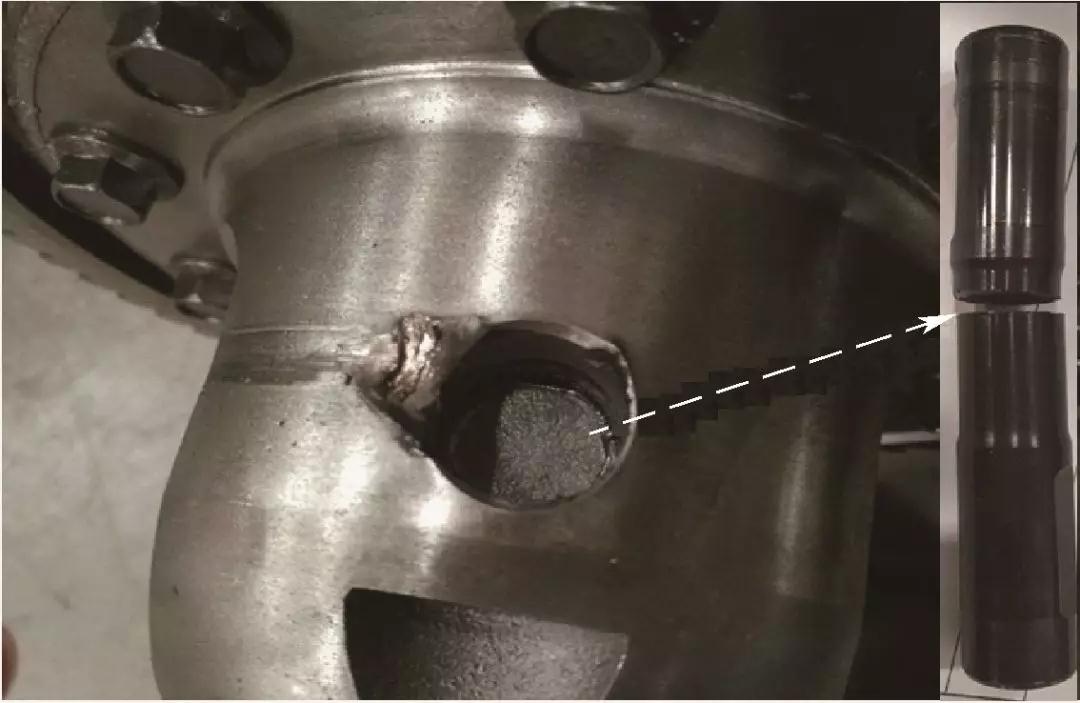

圖1  失效的差速器總成

圖2   行星齒輪軸的斷口形貌



(2)微觀分析

采用能譜分析儀(SPECTRO/LAB LAVM10)對行星齒輪軸進行材料化學成分檢測,其檢測結果如表1所示,行星齒輪軸材料化學成分均符合GB/T 3077《合金結構鋼》的技術要求。



表1  行星齒輪軸的材料化學成分(質量分數)(%)

元素

C

Si

Mn

P

S

Cr

Mo

要求值

0.380.45

0.170.37

0.500.80

0.20

0.20

0.901.20

0.150.25

實測值

0.396

0.226

0.714

0.017

0.005

1.11

0.204

采用維氏硬度計FUTURE-TECH/LC-200RB)測量斷裂行星齒輪軸的表面硬度、基體硬度,檢測前先用標準試塊進行校準;對斷裂軸的斷口進行金相取樣,經鑲嵌、打磨、拋光、腐蝕后,采用光學顯微鏡(ZEISS/HAL100)進行顯微金相組織檢測,結果如表2所示,表面硬度、基體硬度、氮化層深、氮化物和脆性級別等均符合技術要求,但表面疏松達到4級,不符合技術要求,這直接導致零件表面強度下降,在使用過程易產生裂紋,降低零件的疲勞壽命。
表2  行星齒輪軸的硬度和金相組織

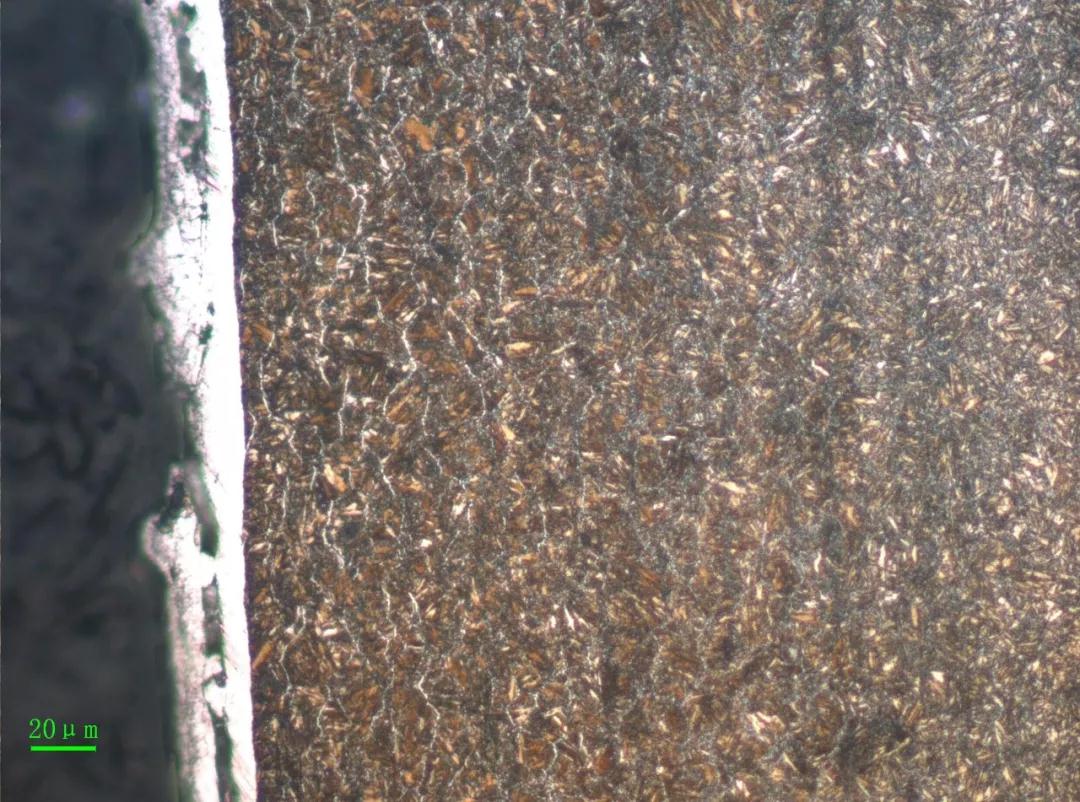

圖3 表面金相組織(500×)

采用掃描電子顯微鏡SEM(EVO18)對斷口進一步分析,圖4為斷口裂紋源形貌,表面存在疲勞輝紋(見凸4b白色箭頭標識),且疲勞紋是沿著圓周方向擴展,在整個圓周方向上先形成一層裂紋,距表面大約1 mm,主要原因是行星齒輪軸在變速箱內受旋轉扭力,且零件氮化后表面形成一層氮化組織,脆性相對基體大。

(a)                                    (b)

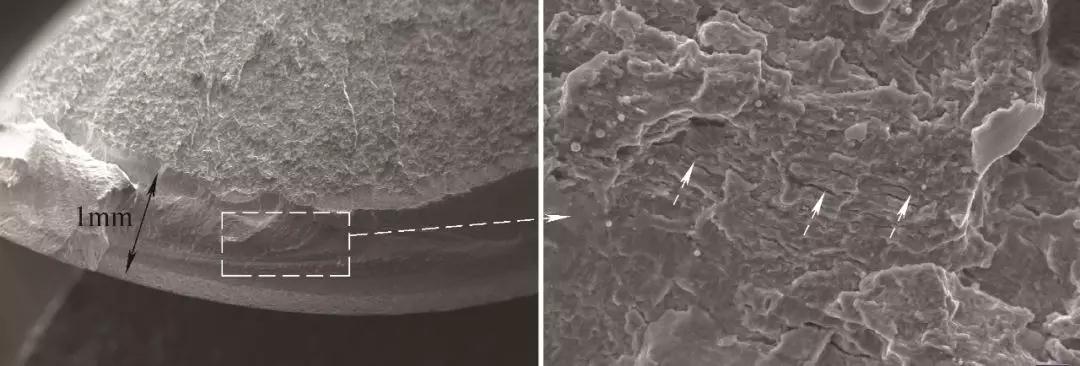

圖4 斷口裂紋源SEM形貌

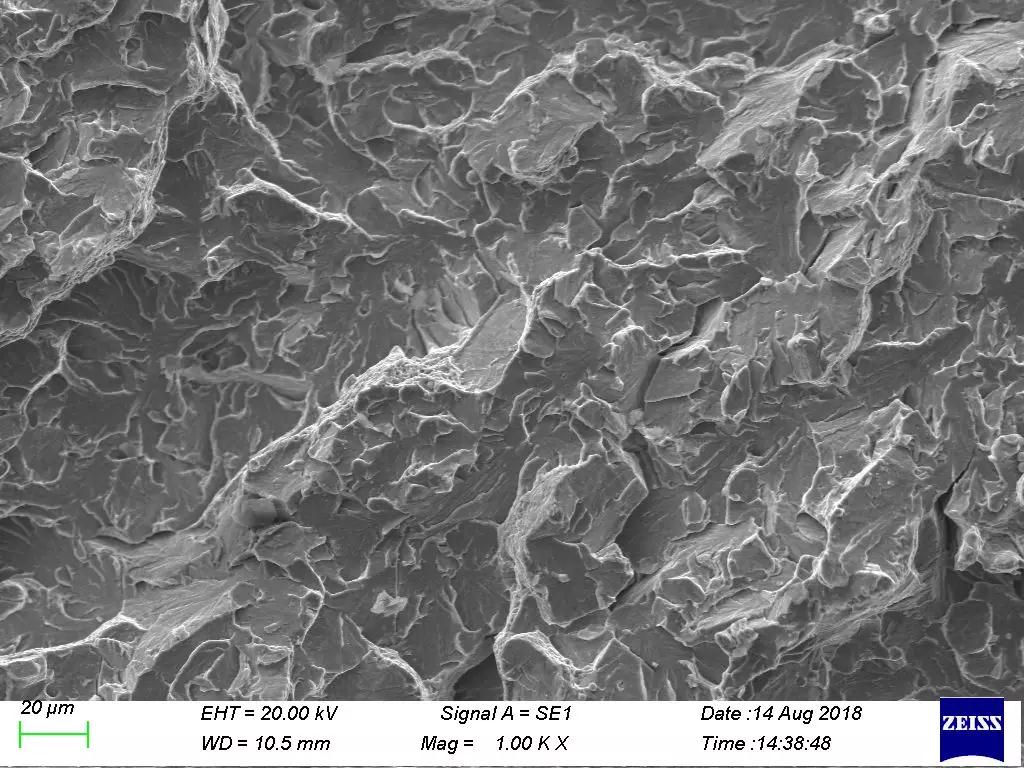

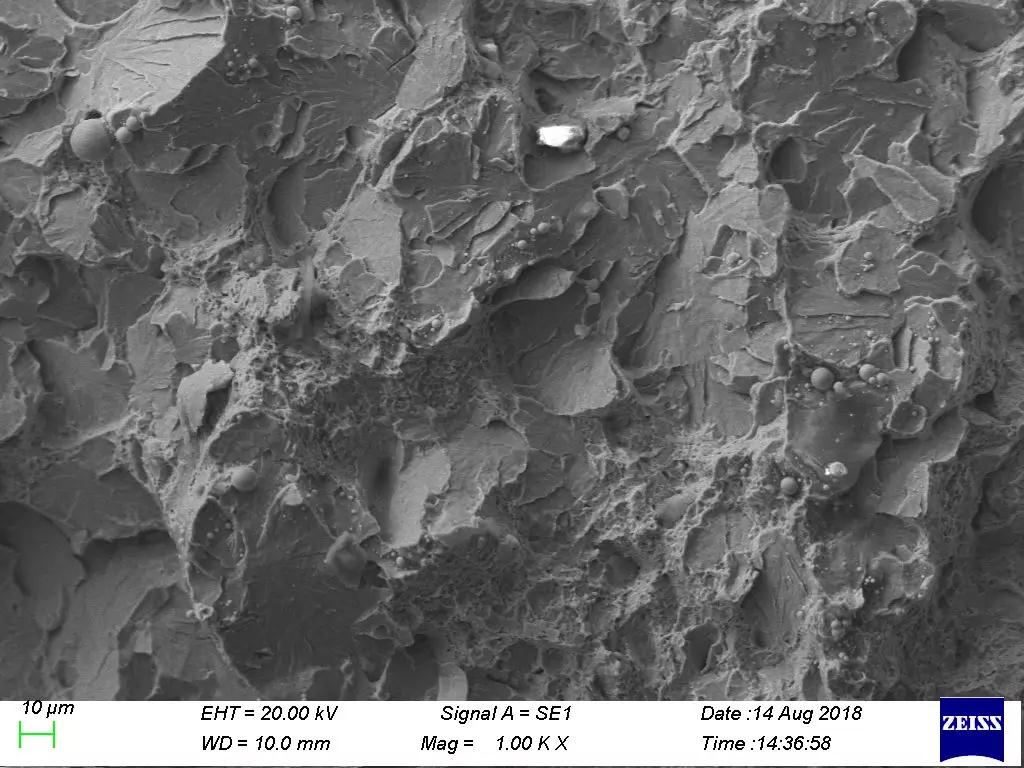

圖5和圖6分別為擴展區和瞬斷區SEM形貌,主要表現為解理斷口,表明零件受到外力較大,斷裂速度快。

圖5 斷口擴展區SEM形貌




圖6 斷口瞬斷區SEM形貌

圖7、表3是裂紋源能譜檢測位置和結果,其中譜圖1、2、4檢測部位為氮化化合物層區域,其中譜圖1和譜圖4區域可見明顯的大量孔隙,對其進行能譜分析,該區域的氧含量明顯大于譜圖2和譜圖3區域,且z靠近表面的譜圖4區域,含氧量z高,遠超過其他區域,表明零件氮化后表面疏松區域被氧化,降低表面強度和疲勞性能,導致零件試驗過程中發生斷裂。

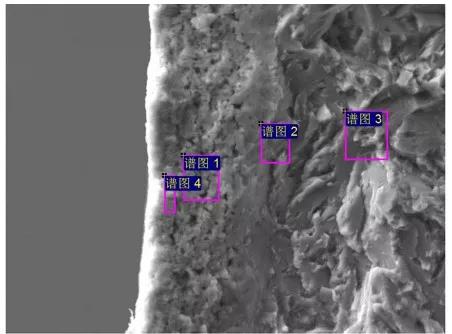

圖7 斷口裂紋源能譜檢測位置

表3  能譜檢測結果(質量分數)   (%)

譜圖

在狀態

C

N

O

Si

Cr

Mn

Fe

Tb

總計

1

13.70

6.00

6.44

0.23

0.95

0.54

72.15

100

2

4.86

1.45

1.17

0.56

88.66

3.29

100

3

10.93

2.91

0.32

1.06

0.65

84.13

100

4

12.48

5.15

12.69

0.29

0.91

0.55

67.93

100

3.結語

行星齒輪軸氮化后,表面化合物層疏松組織不合格,試驗過程中受到外力,形成裂紋源,并進一步向中心區域擴展導致完全斷裂。
