久久久久夜色精品国产明星,日韩精品一区二区三区中文,欧美极品少妇×XXXBBB,性色欲网站人妻丰满中文久久不卡

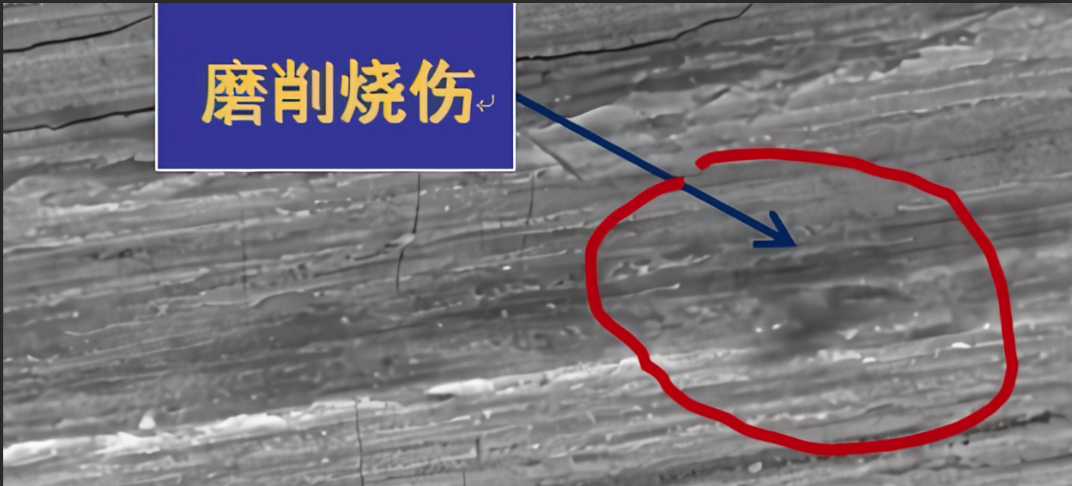

零部件磨削燒傷的分級：磨削燒傷有多種不同的分類方法。
根據(jù)燒傷外觀不同，可分為全面燒傷（整個表面被燒傷）、斑狀燒傷（表面上出現(xiàn)分散的燒傷斑點）、均勻線條狀燒傷、周期線條狀燒傷；按表層顯微組織的變化可分為回火燒傷、淬火回火燒傷；

還可根據(jù)燒傷深度分為淺燒傷(燒傷厚度＜0.05mm)、中等燒傷(燒傷層厚度在0.005~0.01mm之間)、深度燒傷(燒傷層厚度＞0.01mm)。在生產(chǎn)中，最常見的是均勻的是周期的線條狀燒傷。由于在磨削燒傷產(chǎn)生時往往伴有表面氧化作用，而在零件表面生成氧化膜。又因為氧化膜的厚度不同而使其反射光線的干涉狀態(tài)不同；因此呈現(xiàn)出多種顏色。所以通常用磨削表面的顏色來判斷燒傷的程度，也就是“觀色法”對鋼件來說，隨燒傷的加強，顏色一般呈現(xiàn)白、黃（400-500℃）、褐、紫（800~900℃）、蘭(青)的變化。不同磨削深度下，加工表面的燒傷顏色和氧化膜厚度不同。燒傷顏色僅反映了較嚴(yán)重的燒傷現(xiàn)象，而當(dāng)零件表面顏色不變時，其表面組織也可能已發(fā)生了燒傷變化，這類燒傷通常不易鑒別，所以對零件使用性能危害更大。目前，人們?yōu)榱烁玫乜刂茻齻某潭龋迅鶕?jù)表面組織的變化，對燒傷進(jìn)行了分級，一般從0-8共分九級，其中，0級最輕，8級燒傷最嚴(yán)重。

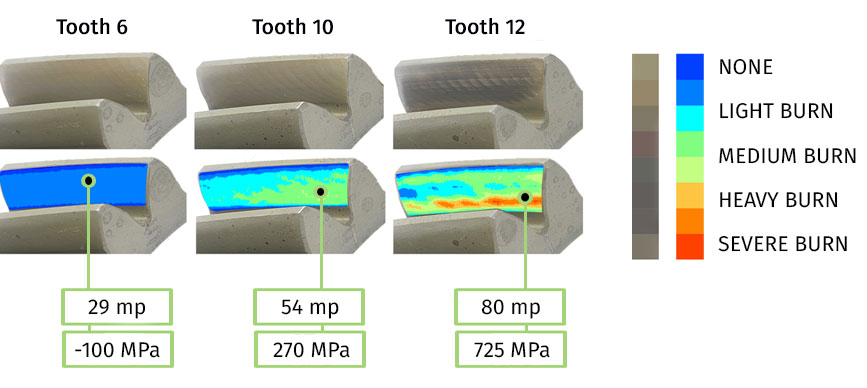

目前基本上采用基于巴克豪森噪聲法的磨削燒傷檢測儀來斷定磨削燒傷的級別。此方法更直觀，并且是無損檢測，操作簡單，易掌握，零污染，因此更受青睞一些。
